Apraksts
| Šķiedras veids: | G657A1 | Kabeļa materiāls: | LSZH |
|---|---|---|---|
| Šķiedru skaits: | 8 Šķiedras | Darbības temperatūra: | -40 grāds -+70 grāds |
| Augsta gaisma: |
mpo plākstera vads, ventilatora kabelis |
||

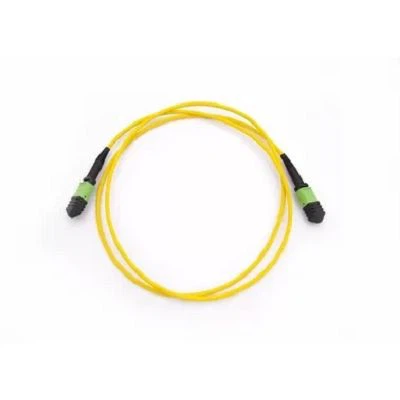

MPO uz MPO kabelis , 8F sieviešu tipa B maģistrāles kabeļu komplekti ar G657A1 LSZH kabeli
Fiber Optic patch vadi, kas noslēgti ar MPO/MTP® savienotājiem, ir īpaši izstrādāti datu centra sistēmai. MPO/MTP® savienotāji, izmantojot MT uzgali, var palielināt 4 līdz 72 šķiedru blīvumu salīdzinājumā ar tradicionālajiem vienas šķiedras optikas savienotājiem.
Augstas kvalitātes zīmolu komponentu un ORC ražošanas kvalitātes kontroles kombinācija garantē, ka produkti atbilst visaugstākajiem standartiem. Vismodernākās MPO/MTP® ražošanas iekārtas nodrošina augstas veiktspējas komplektus visprasīgākajiem lietojumiem.
Nākotnes 40G un 100G Ethernet protokoli, kas attīstās, izmanto paralēlo optiku. Izmantojot MPO/MTP® savienojumus jūsu tīklā, infrastruktūra paliks nemainīga un viegli iekļaujas jaunajā tīkla standarta topoloģijās.
Iespējas
◆ Pieejama dažāda veida optiskā šķiedra (G.652D, G.657, OM1, OM2, OM3 vai OM4)
◆ Lieliskas optiskās un mehāniskās īpašības
◆ Atbilstība 40G un 100G protokoliem
◆ 100% rūpnīcā pārbaudīts ar izsekojamiem testa datiem
◆ Kompaktais LSZH kabeļa standarts; Pieejams arī OFNP kabelis
Pieteikums
◆ Mugurkaula uzstādīšana
◆ Datu centra kabeļi
◆ 40G un 100G optikas sistēma, QSFP modulis
◆ Telekomunikāciju tīkls
◆ Rūpnieciskā un militārā
Specifikācija
1. Darbības un uzglabāšanas temperatūra
| Parametri | Min | Maks | Vienība | |
| 1 | Darbības temperatūra | -40 | 70 | grāds |
| 2 | Uzglabāšanas temperatūra | -40 | 70 | grāds |
2. Optiskā veiktspēja
| Optiskā veiktspēja | |||||
| Lieta | Parametri | ||||
| MTP/MPO savienotājs | SM (1310nm/1550nm) | MM (850 nm) | |||
| Standarta | Zemi zaudējumi | Standarta | Zemi zaudējumi | ||
| Ievietošanas zudums | Tipiski | 0.50 dB | 0.20dB | 0.50 dB | 0.20dB |
| Maksimums | 0.70 dB | 0.35 dB | 0.70 dB | 0.35 dB | |
| Atgriešanās zaudējums | Lielāks vai vienāds ar 60 dB APC | Lielāks vai vienāds ar 20 dB personālajam datoram | |||
| Lielāks vai vienāds ar 40 dB personālajam datoram | -- | ||||
| Vīrietis sieviete | Vīrietis: ar tapām, sieviete: bez tapām | ||||
3. Ģeometrijas parametri
| Mērīšana | Apstiprināšanas/neveiksmes ierobežojumi | |||
| Parametri | Min | Maks | ||
| Izliekuma rādiuss | Garais Aksels | 2000 nm |
∞ |
|
| Īsais Aksels | 50 mm |
∞ |
||
| Leņķis | Garais Aksels | -0.2 grādi | 0.2 grādi | |
| Īsais Aksels | APC | 7,8 grādi | 8,2 grādi | |
| PC | -0.2 grādi | 0.2 grādi | ||
| Šķiedras augstums | 1000 nm | 3000 nm | ||
| Dažāds šķiedras augstums | N/A | 500nm | ||
| Blakus esošās šķiedras augstums | N/A | 300nm | ||
| Uzmavas garums | 7,9 mm | N/A | ||
4. Zīmējums
Standarta pakotne
Produkta priekšrocības
◆ Mēs izturējām daudzas kvalitātes sistēmas pārbaudes, piemēram, ISO, RoHS; un izturēja galvenā konta piegādātāju pārbaudi.
◆ Mums ir liela ražošanas jauda. Standarta plākstera vadu jauda ir 15,{1}} savienotāji dienā, un MT produkta jauda ir 3000 savienotāju dienā.
◆ Mūsu testēšanas standarts ir ļoti stingrs. Katrs kabelis tiek pārbaudīts atsevišķi mūsu ražošanas līnijā, kā arī 100% pārbaudīts kvalitātes kontroles nodaļā.
◆ Mūsu pakalpojums ir kvalificēts. Mēs uzstājam uz atsaucīgu un zinošu apkalpošanu katram klientam.
ORC QC procesa plūsmas tērzēšana
Bieži jautājumi un atbildes
1. J: Kāda ir atšķirība starp MTP un MPO savienotāju?
A: Pirmkārt, MTP savienotājs ir pilnībā saderīgs ar visiem MPO savienotājiem. MTP, ko izstrādājis un ražojis amerikāņu savienojamības speciālists US Conec, ir sava veida augstas veiktspējas MPO savienotājs ar vairākiem inovatīviem dizainiem. Tātad tā izmaksas ir augstākas nekā MPO savienotāja. Bet joprojām ir dažas rentablas izvēles iespējas, piemēram, Senko, Nissin, EZconn, FIEL zīmola MPO savienotāji.
2. J: Kāds ir jūsu vidējais izpildes laiks?
A: Mūsu izpildes laiks tiek kontrolēts 5 darba dienu laikā parastajiem produktiem. MT produktiem mūsu jauda ir 3000 savienotāju dienā.
3. J: Vai jūs varat ražot atbilstoši paraugiem, kurus mēs jums nosūtām?
A: Protams, mēs varam ražot pēc jūsu paraugiem vai tehniskajiem rasējumiem.
