| Šķiedras veids: | G657A1 | Kabeļa materiāls: | LSZH |
|---|---|---|---|
| Šķiedru skaits: | 8 Šķiedras | Poļu tips: | UPC |
| Kabeļa krāsa: | Dzeltens | Savienotāja veids: | MPO Vīrietis un LC |
| Augsta gaisma: |
ventilatora kabelis, lc tipa plākstera vads |
||

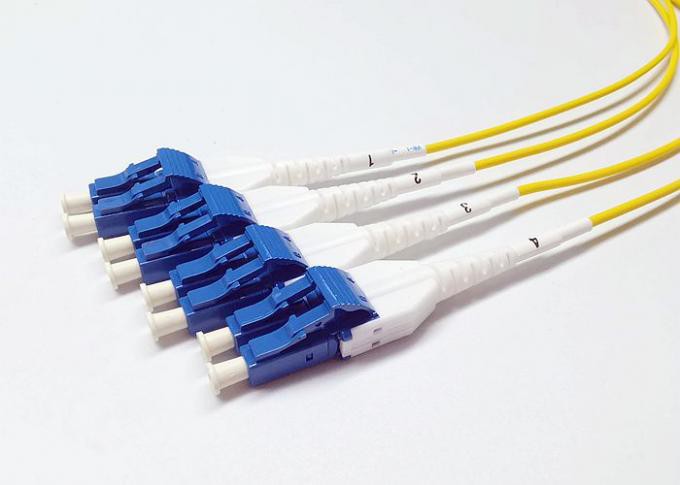

8 šķiedru MPO — LC uniboot dupleksā datu centra MPO ventilatora kabelis 3.0mm SM G657A1 LSZH kabelis
Vienmoda MPO-LC ventilatora kabelis ir noslēgts ar oriģinālo SENKO zīmola MPO savienotāju un standarta dupleksajiem LC uniboot savienotājiem. Uniboot LC savienotājam ir stumšanas un izvelšanas cilne, kas ļauj LC savienotājus ātri un ērti ievietot un izvilkt augsta blīvuma plauktos. Turklāt tas palīdz arī ietaupīt dārgo datu centra plauktu vietu un atvieglo šķiedru pārvaldību.
Iespējas
◆ Polaritātes opcijas ir A, B vai C tips (B tips ir standarta)
◆ Izvelciet šķiedras no MPO/MTP® savienotājiem atsevišķos simpleksos vai dupleksos
◆ Interfeisa pulētajam tipam ir PC, UPC un APC
◆ Optisko šķiedru kabeļu komplekti ir 100% pārbaudīti ar 3D interferometru
◆ Savienotāju zīmoliem ir SENKO, NISSIN, EZCONN, FIEL, SANWA, SANCALL un tā tālāk
◆ Pieejams FC, LC, SC, ST, MU, E2000 un MPO/MTP®
Pieteikums
◆ Jumper savienojums
◆ Datu centra kabeļi
◆ MPO kasetes, statīvi
◆ Optisko šķiedru telekomunikācijas
◆ 40G, 100G un QSFP raiduztvērējs
Specifikācija
1. Darbības un uzglabāšanas temperatūra
| Parametri | Min | Maks | Vienība | |
| 1 | Darbības temperatūra | -40 | 70 | grāds |
| 2 | Uzglabāšanas temperatūra | -40 | 70 | grāds |
2. Optiskā veiktspēja
| Lieta | Parametri | ||||
| MPO/MTP® savienotājs | SM (1310nm/1550nm) | MM (850 nm) | |||
| Standarta | Zemi zaudējumi | Standarta | Zemi zaudējumi | ||
| Ievietošanas zudums | Tipiski | 0.5dB | 0.2dB | 0.5dB | 0.2dB |
| Maksimums | 0,7 dB | 0.35 dB | 0,7 dB | 0.35 dB | |
| Atgriešanās zaudējums | >=60dB APC | -- | |||
| >=40dB personālajam datoram | >=20dB personālajam datoram | ||||
| Vīrietis sieviete | Vīrietis: ar tapu; Sieviete: bez piespraudes | ||||
| LC/FC/SC savienotājs | ||||
| Lieta | SM | MM | ||
| 1310nm/1550nm IL (dB) | 1310nm/1550nm RL(dB) | 850 nm IL (dB) | 850nm RL(dB) | |
| DATORU | <=0.2 | >=50 | <=0.3 | >=25 |
| APC | <=0.3 | >=60 | N/A | N/A |
3. Ģeometrijas parametri
| MT | ||||
| Mērīšana | Apstiprināšanas/neveiksmes ierobežojumi | |||
| Parametri | Min | Maks | ||
| Izliekuma rādiuss | Garais Aksels | 2000 mm |
∞ |
|
| Īsais Aksels | 50 mm |
∞ |
||
| Leņķis | Garais Aksels | -0.2 grādi | 0.2 grādi | |
| Īsais Aksels | APC | 7,8 grādi | 8,2 grādi | |
| DATORU | -0.2 grādi | 0.2 grādi | ||
| Šķiedras augstums | 1000 nm | 3000 nm | ||
| Dažāds šķiedras augstums | N/A | 500 nm | ||
| Blakus esošās šķiedras augstums | N/A | 300 nm | ||
| Uzmavas garums | 7,9 mm | N/A | ||
| FC/LC/SC UPC | ||
| Lieta | Apstiprināts/Neizdevies | |
| Parametri | Min | Maks |
| FC ROC | 10.{1}}mm | 25.{1}}mm |
| LC ROC | 7.{1}}mm | 25.{1}}mm |
| Šķiedras augstums | -100.00nm | 50.{1}}nm |
| Virsotnes nobīde | 0.00μm | 50.00μm |
| FC/SC/LC APC | ||
| Lieta | Apstiprināts/Neizdevies | |
| Parametri | Min | Maks |
| ROC | 5.{1}}mm | 12.{1}}mm |
| Šķiedras augstums | {{0}}}.0nm | 50,0 nm |
| Virsotnes nobīde | 0.00μm | 50.00μm |
| APC leņķis | 7700 grādi | 8.300 grādi |
| Atslēgas kļūda | -0.500 grādi | 0.500 grādi |
4. Savienotāja detaļas
Produkta priekšrocības
◆ Mēs izturējām daudzas kvalitātes sistēmas pārbaudes, piemēram, ISO, RoHS; un izturēja galvenā konta piegādātāju pārbaudi.
◆ Mums ir liela ražošanas jauda. Standarta ielāpu vadu jauda ir 15,000 savienotāji dienā, un MT produkta jauda ir 3000 savienotāju dienā.
◆ Mūsu testēšanas standarts ir ļoti stingrs. Katrs kabelis tiek pārbaudīts atsevišķi mūsu ražošanas līnijā, kā arī 100% pārbaudīts kvalitātes kontroles nodaļā.
◆ Mūsu pakalpojums ir kvalificēts. Mēs uzstājam uz atsaucīgu un zinošu apkalpošanu katram klientam.
ORC QC procesa plūsmas tērzēšana
FAQ
1. J: Kā jūs varat pārbaudīt viena režīma džemperi?
A: Mūsu viena režīma ielāpu kabeļi ir pārbaudīti gala virsmas pārbaudei, vienmoda IL un RL pārbaudei.
2. J: Vai šie kabeļi ir saderīgi ar dažādiem moduļiem?
A: Jā, LC kabeļi var būt saderīgi ar SFP, SFP+ (BIDI SFP+), XFP, SC kabeļi var būt saderīgi ar BIDI SFP, GBIC, X2 un XENPAK.
3. J: Kāds ir jūsu vidējais izpildes laiks?
A: Mūsu izpildes laiks tiek kontrolēts 5 darba dienu laikā parastajiem produktiem. MT produktiem mūsu jauda ir 3000 savienotāju dienā.
4. J: Vai jūs varat ražot atbilstoši paraugiem, kurus mēs jums nosūtām?
A: Protams, mēs varam ražot pēc jūsu paraugiem vai tehniskajiem rasējumiem.
