Šķiedras veids:	G657A1	Kabeļa materiāls:	LSZH
Šķiedru skaits:	12 šķiedras	Poļu tips:	UPC / APC
MPO savienotāja zīmols:	ASV Conec	Pielietojums:	Telekomunikāciju tīkls
Augsta gaisma:	G657A1 Lc Apc ielāpu vads, OM3 Lc Apc ielāpu vads, OM3 MPO strāvas instalācijas kabelis

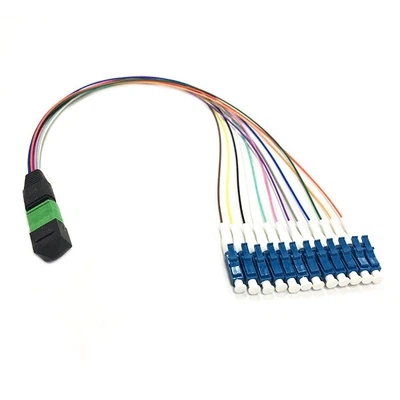

12F MTP® vīrišķais līdz 12F LC/UPC MPO Breakout/instalācijas kabelis 0.9 mm SM G657A1 LSZH kabelis

0.9 mm vienmoda 12F MTP® instalācija galvenokārt tiek uzstādīta MPO optiskās šķiedras kasetēs, paneļos vai mugurkaula maģistrāles komplektos ar aktīvajiem aprīkojuma portiem, tādējādi ietaupot dārgu datu centra statīva vietu un atvieglojot šķiedru pārvaldību. ASV Conec zīmola MPO savienotāju daļas un uzgalis nodrošina labu optisko veiktspēju, un tajā pašā laikā tas ir rentabls. Katrs ORC MPO savienotājs ir 100% pārbaudīts zem 3D interferometra aprīkojuma ar izsekojamiem datiem.

Iespējas

◆ Polaritātes opcijas ir TIA stils A, B vai C (B metode ir standarta)

◆ Izvelciet šķiedras no MPO/MTP savienotājiem atsevišķos simpleksos vai dupleksos

◆ Pielāgots garumam, sakārtojumam, savienotāja veidam, izlaušanās stilam, šķiedru skaitam un marķējumam

◆ Pieejams operētājsistēmās OS1/2, OM2, OM3 un OM4

◆ Pieejams FC, LC, SC, ST, MU un MTP

Pieteikums

◆ Datu centri

◆ Atbalsta SFP, QSFP, CFP lietojumprogrammas

◆ 40G uz 10G pāreja

◆ CATV;

◆ Aktīvā ierīces izbeigšana;

◆ Telekomunikāciju tīkli;

◆ Metro;

◆ lokālie tīkli;

◆ Datu apstrādes tīkli

◆ Testēšanas aprīkojums;

◆ Telpu ierīkošana;

◆ Plašais tīkls

Specifikācija

1. Darbības un uzglabāšanas temperatūra

	Parametri	Min	Maks	Vienība
1	Darbības temperatūra	-40	70	grāds
2	Uzglabāšanas temperatūra	-40	70	grāds

2. Optiskā veiktspēja

Lieta		Parametri
MPO/MTP® savienotājs		SM (1310nm/1550nm)		MM (850 nm)
		Standarta	Zemi zaudējumi	Standarta	Zemi zaudējumi
Ievietošanas zudums	Tipiski	0.5dB	0.2dB	0.5dB	0.2dB
	Maksimums	0,7 dB	0.35 dB	0,7 dB	0.35 dB
Atgriešanās zaudējums		>=60dB APC		--
		>=40dB personālajam datoram		>=20dB personālajam datoram
Vīrietis sieviete		Vīrietis: ar tapu; Sieviete: bez piespraudes

LC/FC/SC savienotājs
Lieta	SM		MM
	1310nm/1550nm IL (dB)	1310nm/1550nm RL(dB)	850 nm IL (dB)	850nm RL(dB)
DATORU	<=0.2	>=50	<=0.3	>=25
APC	<=0.3	>=60	N/A	N/A

3. Ģeometrijas parametri

MT
Mērīšana			Apstiprināšanas/neveiksmes ierobežojumi
Parametri			Min	Maks
Izliekuma rādiuss	Garais Aksels		2000 mm	∞
	Īsais Aksels		50 mm	∞
Leņķis	Garais Aksels		-0.2 grādi	0.2 grādi
	Īsais Aksels	APC	7,8 grādi	8,2 grādi
		DATORU	-0.2 grādi	0.2 grādi
Šķiedras augstums			1000 nm	3000 nm
Dažāds šķiedras augstums			N/A	500 nm
Blakus esošās šķiedras augstums			N/A	300 nm
Uzmavas garums			7,9 mm	N/A

FC/LC/SC UPC
Lieta	Apstiprināts/Neizdevies
Parametri	Min	Maks
FC ROC	10.{1}}mm	25.{1}}mm
LC ROC	7.{1}}mm	25.{1}}mm
Šķiedras augstums	-100.00nm	50.{1}}nm
Virsotnes nobīde	0.00μm	50.00μm

FC/SC/LC APC
Lieta	Apstiprināts/Neizdevies
Parametri	Min	Maks
ROC	5.{1}}mm	12.{1}}mm
Šķiedras augstums	{{0}}}.0nm	50,0 nm
Virsotnes nobīde	0.00μm	50.00μm
APC leņķis	7700 grādi	8.300 grādi
Atslēgas kļūda	-0.500 grādi	0.500 grādi

4. Savienotāja detaļas

Produkta priekšrocības

1. Piegāde laikā

2. Pielāgošana

3. Rūpnīcas izeja

4. Liels produktu krājums ar masīvu ražošanas līniju

5. Ķīnas profesionālais gāzes noteikšanas vadītājs

6. Kvalitātes garantija

7. Produktu izplatīšana ietver vairākas jomas, desmitiem valstu, tostarp dažas attīstītās valstis.
